我的天台小电站

iceisme · 2013-6-29 13:29:38

您需要登录才可以下载或查看，没有账号？注册帐号

x

本帖最后由 iceisme 于 2013-6-29 14:02 编辑

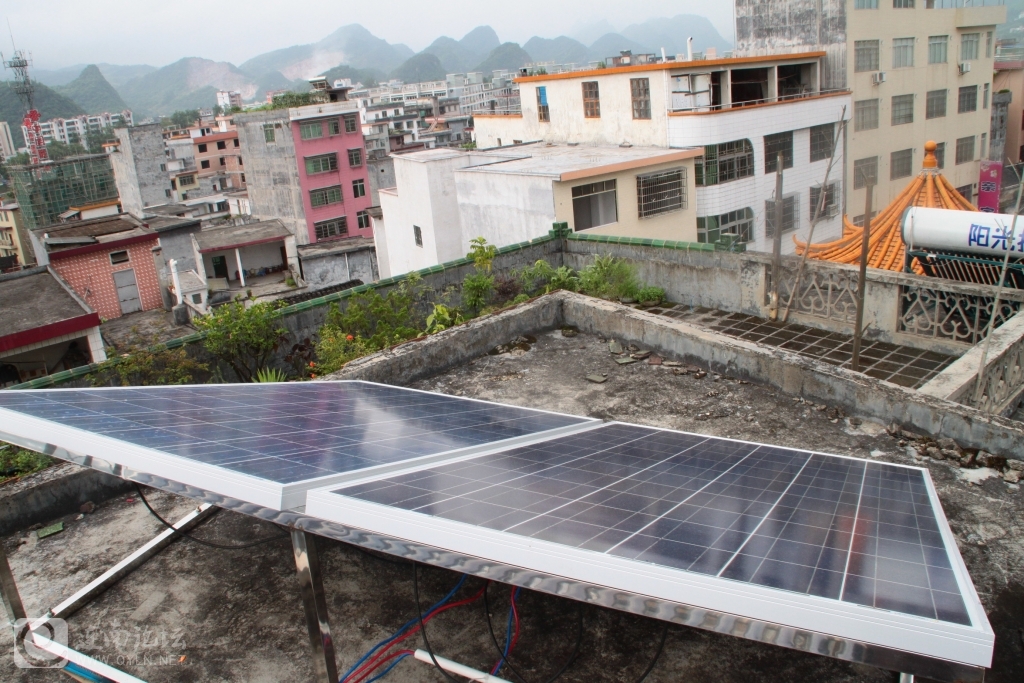

继06年DIY了一台高清投影，算是消停了很久，前一段时间又手痒了，这次是。。。。。。做个光伏电站。

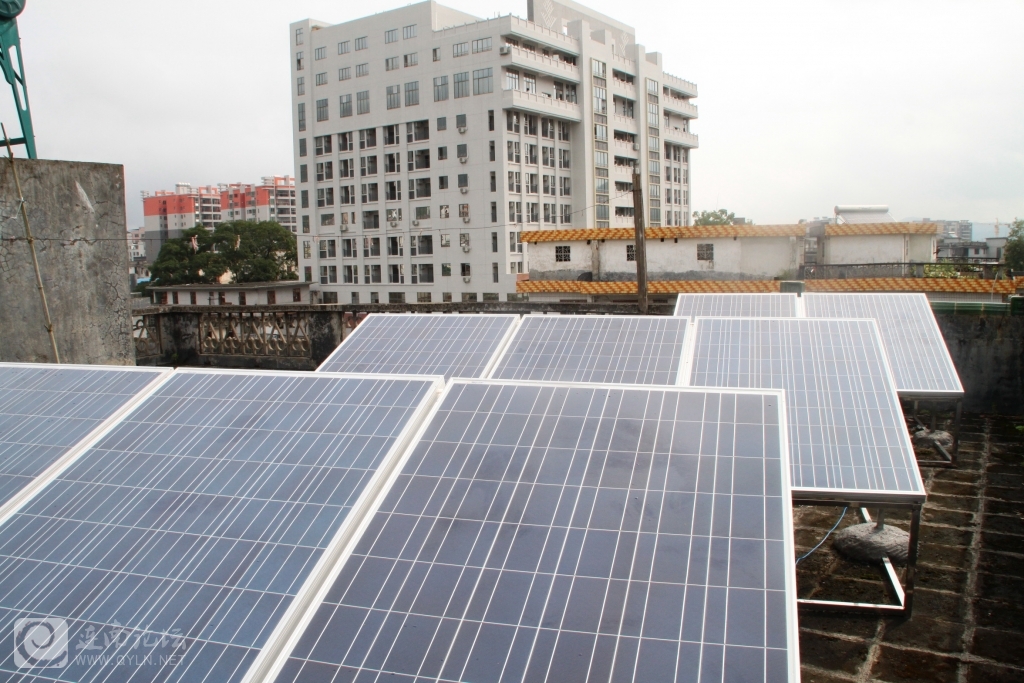

后面是连南人民医院大楼，用来挡风的。

iceisme · 2013-6-29 13:52:53

本帖最后由 iceisme 于 2013-6-29 14:01 编辑

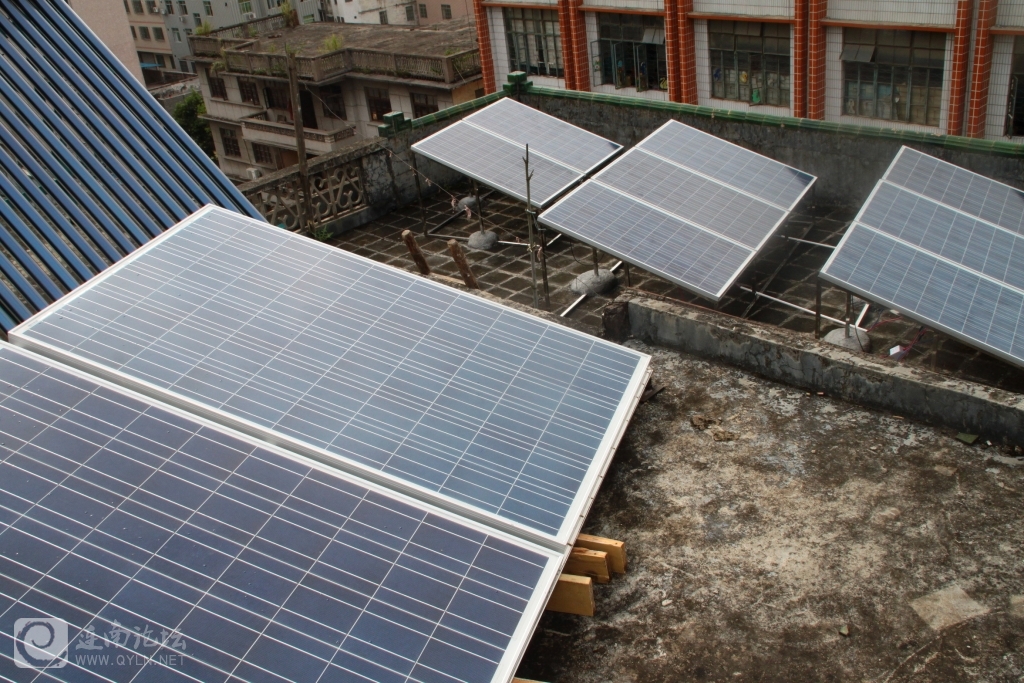

这边10块

12块250w的，总共3千瓦的板子。

iceisme · 2013-6-29 14:00:23

本帖最后由 iceisme 于 2013-6-29 14:42 编辑

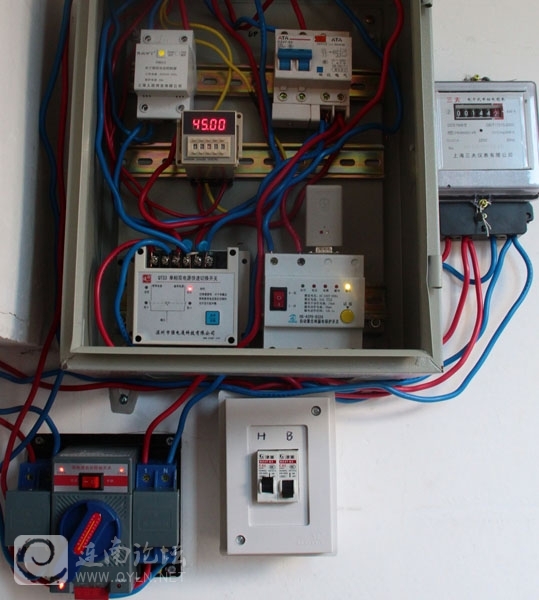

控制系统：实现太阳能优先，太阳能市电自动切换。切换时间6毫秒左右，电脑不停机。手机监控，逆变器延时开机保护，欠压，过压保护，过载保护，短路保护，设置自动重合闸等各种功能。

iceisme · 2013-6-29 14:05:23

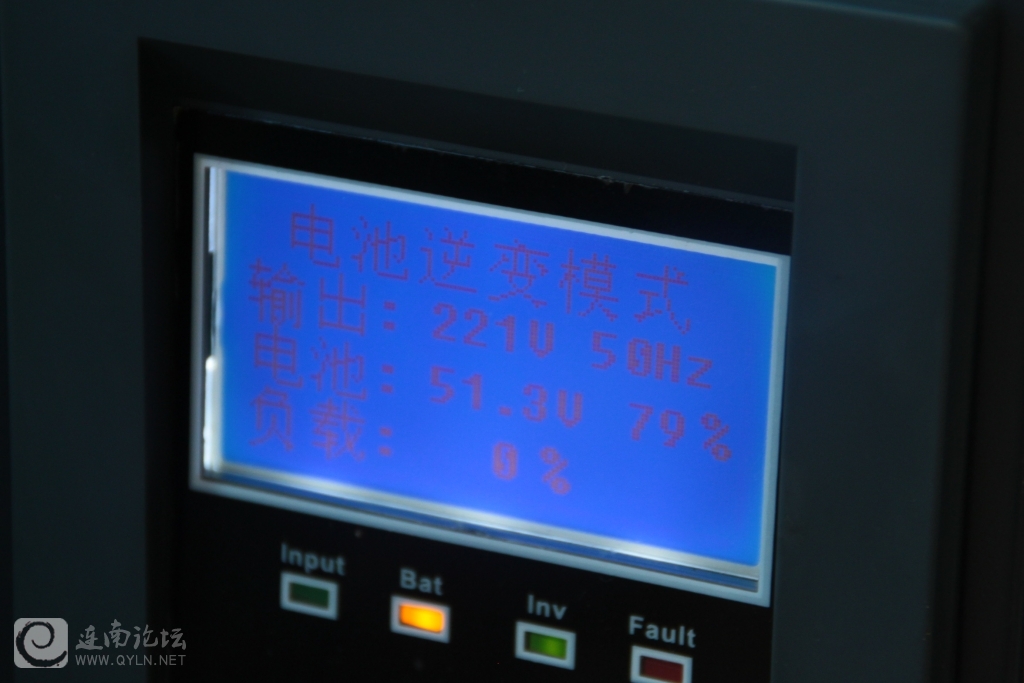

品牌工频纯正弦波逆变器，可以把太阳能发电板的48v直流变成和市电一样的220v交流，5000w输出的，很重，100斤左右。

iceisme · 2013-6-29 14:09:41

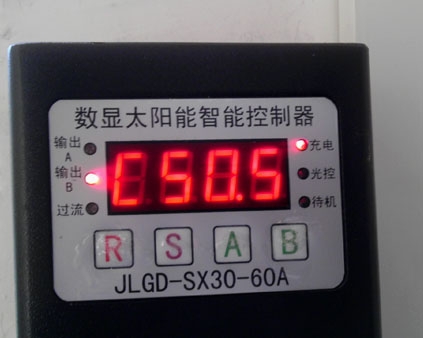

太阳能控制器，现在显示的是有50.5A的充电电流，据说，最高41A就是很标准的了，A级的板子还是很不错的。

iceisme · 2013-6-29 14:21:30

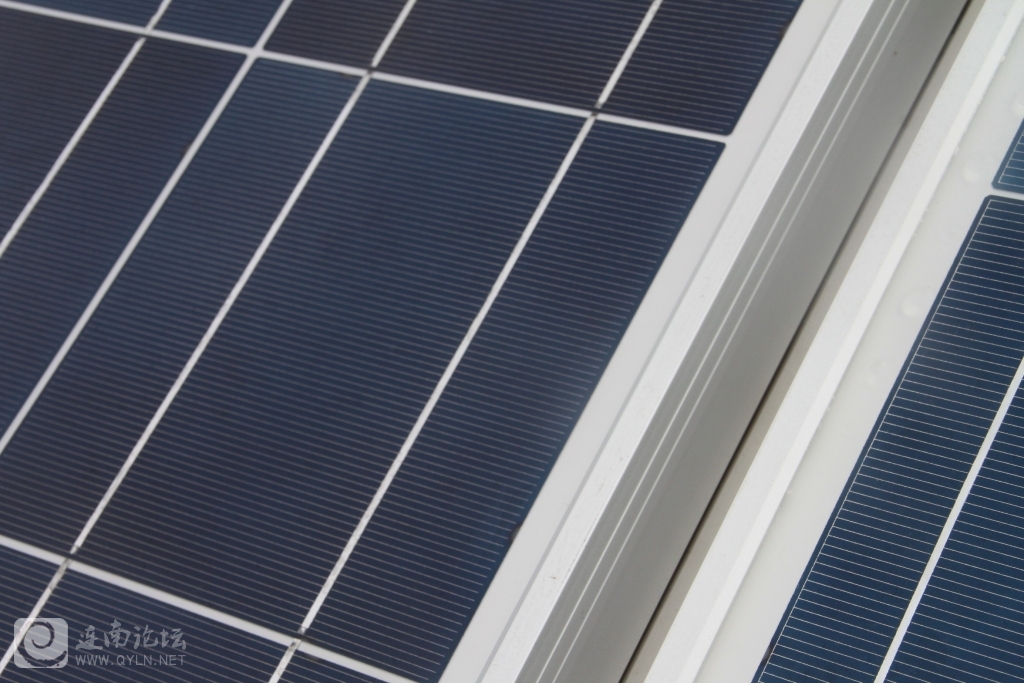

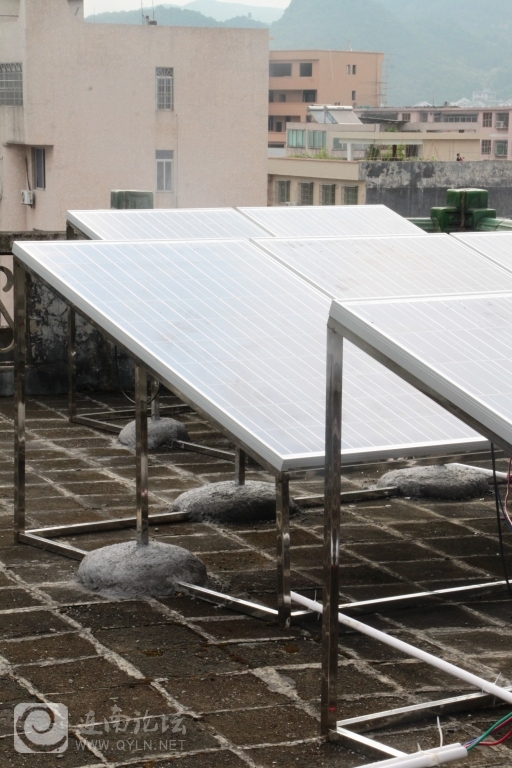

再来几张特写

老盘 · 2013-6-29 14:25:29

我勒个去。人才啊！这是用来照明还是热水的？

iceisme · 2013-6-29 14:27:52

阴雨天发电5度左右，晴天10几度，总共投资近2W不带自己人工，喜欢核算成本的同学就不适合了。

老盘 · 2013-6-29 14:30:47

iceisme 发表于 2013-6-29 14:27
阴雨天发电5度左右，晴天10几度，总共投资近2W不带自己人工，喜欢核算成本的同学就不适合了。

我勒个去。。下次把过程拍下来。。别人也好学习学习啊

iceisme · 2013-6-29 14:35:39

本帖最后由 iceisme 于 2013-6-29 14:37 编辑

过程就是自己用N天来电气设计，光伏支架设计。然后买设备材料，定做支架，钻孔安装，拉线，装线，最后，看看自己晒得有多黑，没什么好拍的了
