SONY PS1（PlayStation）手柄改PC手柄

　　　　
　　　　　　　　　　　　　　　　　
　　索尼PlayStation早已功成身退，如今已是XBOX360和PlayStation3的天下，但市面上仍可买到大量原装手柄，质量很好，手感也不错。发挥余热，将其改造成电脑手柄吧。电路连接方法如下：

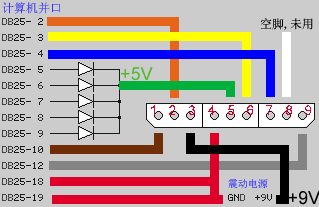

PS手柄改装接线图

其中，DB25－X为计算机并口的第X脚。其中“震动电源”为9V供电，如果你的手柄不是震动可以不接，在改装PC街机摇杆时不需要震动手柄，当然也不用接了。计算机的并口针脚图示如下：
　　　　　　　　　　　　　　　
须注意的是：PS2的手柄同样通用（本来就在绝大部分游戏里面是通用的）。

附：索尼PS1手柄引脚说明：

索尼PS1手柄插头引脚：

　　　　　面向插针
　　　　 -----------------------------------------------
　　　　　      | o o o | o o o | o o o |
　　　　　\_______________________/
　　　　　　     1 2 3　 4 5 6　 7 8 9


　　 PIN 信号名　 方向　 注释
　　---------------------------------------------------
　　　１　DATA 　　 IN　 从手柄到主机的数据信号
　　　２　COMMAND　 OUT　从主机到手柄的命令信号
　　　３　+9V 　　　-- 　来自主机CDROM驱动的+9V电源
　　　４　GND 　　　-- 　电源的地线
　　　５　VCC　　　 -- 　来自主机系统的+3.6V电源
　　　６　SELECT　　OUT　从主机给手柄的选择信号
　　　７　CLOCK 　　OUT　从主机到手柄的时钟信号
　　　８　N/C 　　　-- 　未定义空脚
　　　９　ACK 　　　IN 　从手柄到主机的应答信号
